一、 概述

SDDL-YHJ全自動液壓電纜壓號機，是我公司新研制成功的新型電纜壓號設備。設備采用優質鋁合金制作字符圓盤；裝備小型電動液壓泵站，電動液壓合模、開模、壓緊；數顯自動控溫，自動加熱升溫，到達設定時間自動斷電響鈴、停止加熱。一系列自動化功能使電纜壓號工作省時省力、工作效率稿，壓在電纜上的號碼清晰、完整。

二、 主要技術參數

加熱控溫系統工作電壓：220V     液壓泵站工作電壓：380V

工作電流：16A                  加熱功率：3W

液壓泵站額定壓力：16Mpa        工作壓力：≤6Mpa

電機功率： 0.75W               壓泵站流量：6L/min

電纜壓號范圍：4-240㎜2        壓號長度： 32㎜

字符盤： 16個                 定時時間：0-99分

設定合模壓力：約6Mpa          加熱溫度：0-300℃（可調）

外形尺寸：1000x600x1100mm     機重： 160kg

三、結構簡介

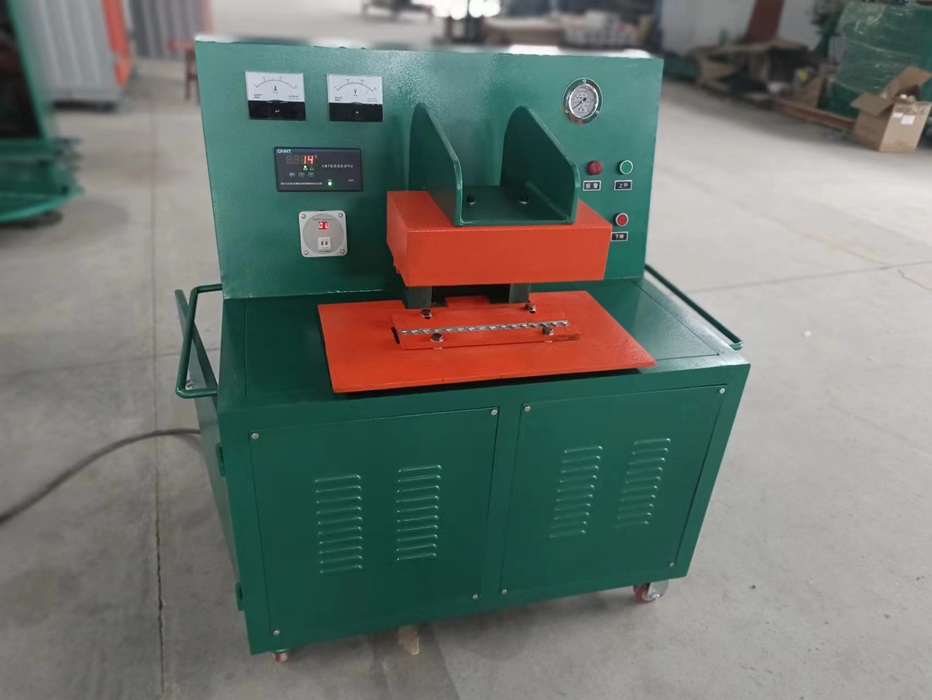

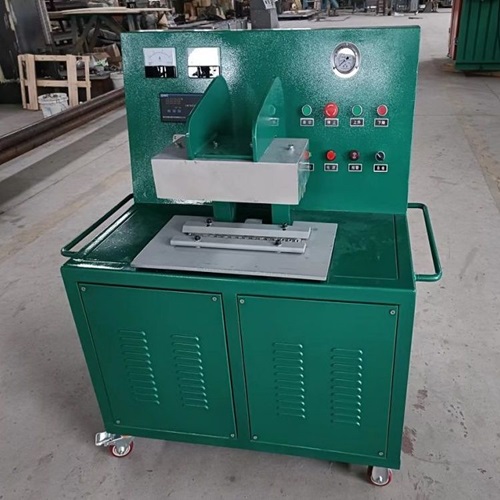

全自動電纜壓號機主要有支架、電控系統、電動液壓系統、壓號字盤、加熱系統組成。支架是本機的主體構件，加熱箱、壓號字盤組、電控系統、電動液壓系統都安裝在支架上，它由型鋼焊接組成，底部按有萬向輪，可以在工作場地自由移動；電控系統設有加熱升溫、斷電降溫，合模、開模，油泵控制、數字顯示溫度等；電動液壓系統設有液壓泵站、油缸、壓力表等，對電纜加壓壓緊，提供電纜壓號所需的壓力；控制面板設有電壓表、電流表、指示燈、旋鈕開關、按鈕開關、延時繼電器、電鈴、數顯控溫儀表、等元件。加熱箱體內裝有加熱管，對壓號字盤加熱升溫；斷相與相序保護繼電器，操作設備更安全。

四、使用說明

1、接線：本機采用三相四線制，電源380V，三根線接380V，一根線接零線，使用6平方電纜接電源，設備帶有相線保護器，如果合閘送電，電機不轉，停電后，調換任意兩相即可。合閘送電，此時電鈴自動報警，證明電源接通，指示燈紅燈亮，控溫儀顯示環境溫度，并且查看電壓表的電壓是否正常，控溫系統220V，電動液壓系統380V。

2、調整控溫儀表：把控溫儀表板到設定位置，看看設定的溫度是否在電纜熱補所需的溫度范圍內（注：出廠前已設定在150℃左右）切換到設定位置按上下箭頭鍵進行設置溫度，然后切換到測溫位置上。

3、調整壓力表：一般設定為4Mpa。

4、夾裝電纜：把需要壓號的電纜放在字盤組上，按住合模按鈕不要松開，加熱箱體上升，壓緊電纜，壓力達到壓力表設定的上限后，會自動停止加壓，方可松開合模按鈕。

5、加熱壓號：按一下電源開（綠色）按鈕，啟動加溫，此時綠燈亮，紅燈滅，開始加溫，大約20分鐘左右，溫度上升到設定的溫度（150℃），自動斷電停止加溫，綠燈滅，紅燈亮，時間繼電器開始計時，待到達計時時間，電鈴響，10秒鐘后電鈴自動停止，此時溫度可能繼續上升10℃左右，自然冷卻，或者用工業風扇對準加熱箱體吹風，加快降溫速度，溫度降到100℃以下時，按住開模按鈕不要松開，加熱箱體下降，降到設定位置后自動停止，松開開模按鈕，取出電纜，整個壓號完成。

五、注意事項

1、接線時一定注意本機所需電壓，電控系統和加溫系統接220V電源，電動液壓系統接380V電源，并且注意電機旋轉所標的方向，如電機旋轉方向與所標方向不符，應立即停電，重新調換線頭。

2、不要隨意拆卸本機線路，以免接錯燒壞零部件。

3、本機不防爆。

4、不要隨意拆卸本機線路，以免燒壞部件。

5、使用前請?jiān)敿?xì)閱讀使用說明。
