SD600B二、三、四、五級承試數字式雙鉗相位伏安表是根據多年生產經驗用用戶反饋信息開發出的產品。采用新型超小型電流鉗和新器件，并精心進行了線路設計，是性能好、使用方便的手持式數字雙鉗相位伏安表。

SD600B數字式雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得zui佳視覺效果。

儀表外殼采用工程絕緣材料，另配橡皮防振保護套及便攜式防水布包，安全、可靠。

1 基本誤差

1.1 參比工作條件

     （a）環境溫度：（23±5）℃

     （b）環境濕度：（45～75）% RH

     （c）被測信號波形：正弦波、β=0.02

     （d）被測信號頻率：（50±0.2）Hz

     （e）被測載流導線在鉗口中的位置：任意

（f）測量相位時被測信號幅值范圍：

100～220V、0.5A～1.5A

     （g）外參比頻率電磁場干擾：應避免

1.2  基本誤差極限

1.2.1 交流電壓見表1

輸入阻抗：

各量限均為2MΩ

測U1-U2相位時電壓輸入回路阻抗：

40KΩ

1.2.2 交流電流見表2

1.2.3 相位

U-U、U-I、I-I見表3

2 工作誤差

2.1 額定工作條件

     （a）環境溫度：（0～40）℃

     （b）環境濕度：（20～80）% RH

     （c）被測信號波形：正弦波、β=0.05

（d）被測信號頻率：（50±0.5）Hz

     （e）被測載流導線在鉗口中的位置：任意

     （f）測量相位時被測信號幅值范圍

          測U1-U2相位時：30V～500V

          測  I1-I2 相位時：5mA～10.00A

          測  U1-I2 或 I1-U2 相位時：

          10V～500V、5mA～10.00A

     （g）外參比頻率電磁場干擾：應避免

2.2  額定工作誤差極限

     在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

3 安全特性

3.1  耐壓

電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受 1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz  的正弦波交流電壓歷時 1min 的試驗。

3.2 絕緣電阻

儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ

4 其它技術特性

4.1 顯示位數：3  1／2

4.2 采樣速率：3次/秒

4.3 電源：單個 9V 迭層電池、電源電流小于5mA

4.4 外形尺寸

表殼尺寸： 186mm×86mm×33mm

鉗殼尺寸： 140mm×40mm×19mm

鉗口尺寸： Φ7×8

4.5 重量

表體： 280g

測量鉗：2×200g

4.6 儲存條件

溫度：－10℃～50℃

三、成套配置

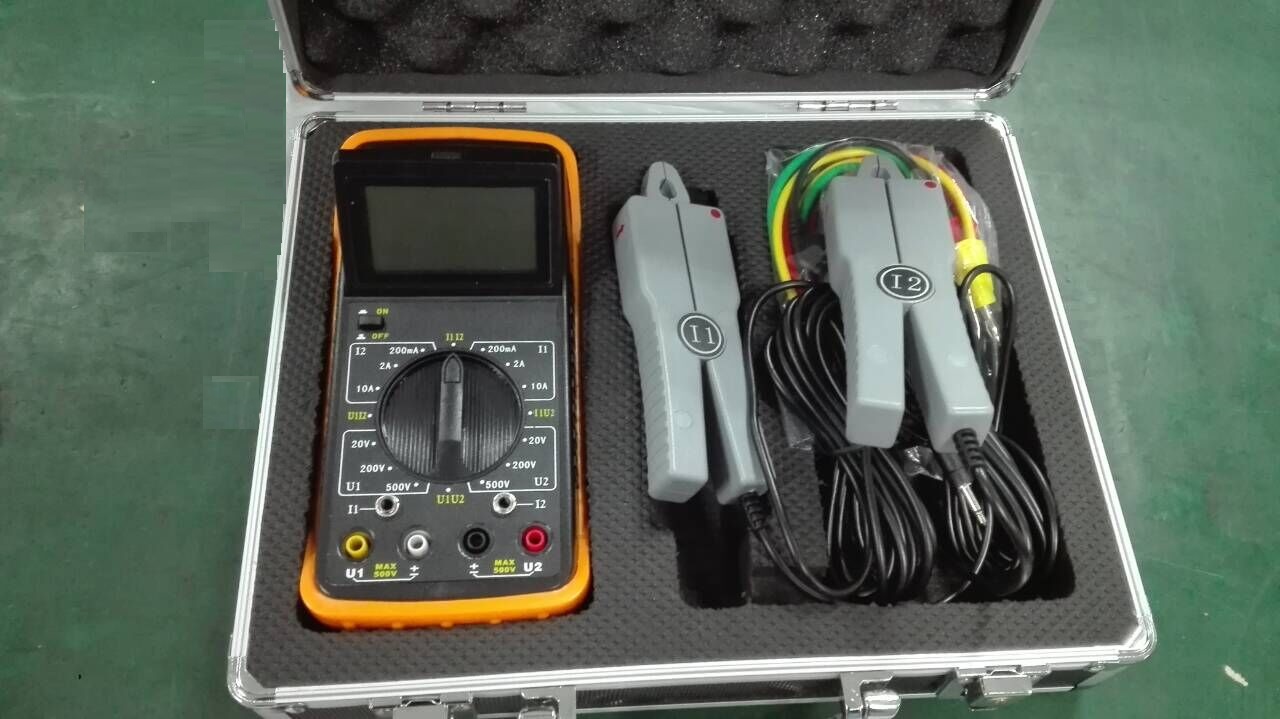

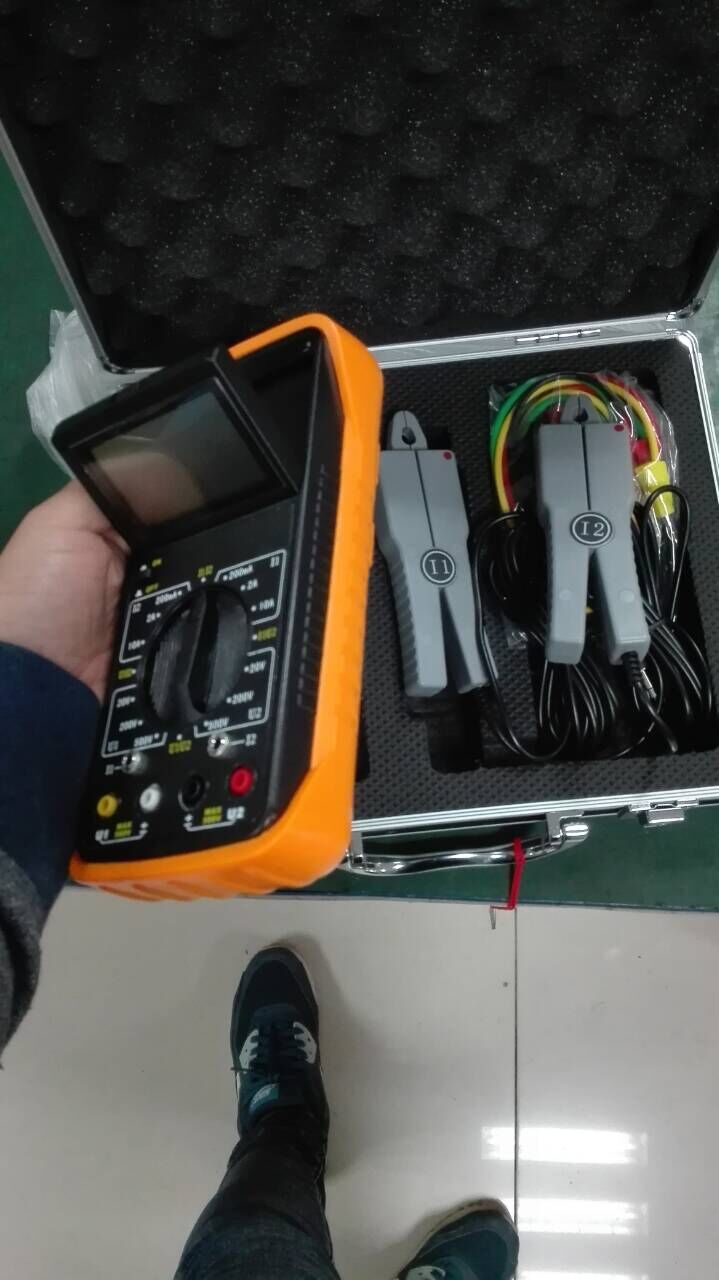

（a）手持式雙鉗數字相位伏安表：

1塊（配橡膠防護套）

（b）使用說明書：1本

（c）質量檢驗合格證：1個

（d）配套鉗形電流互感器2 把

（e）電壓測試線：1套（四根）

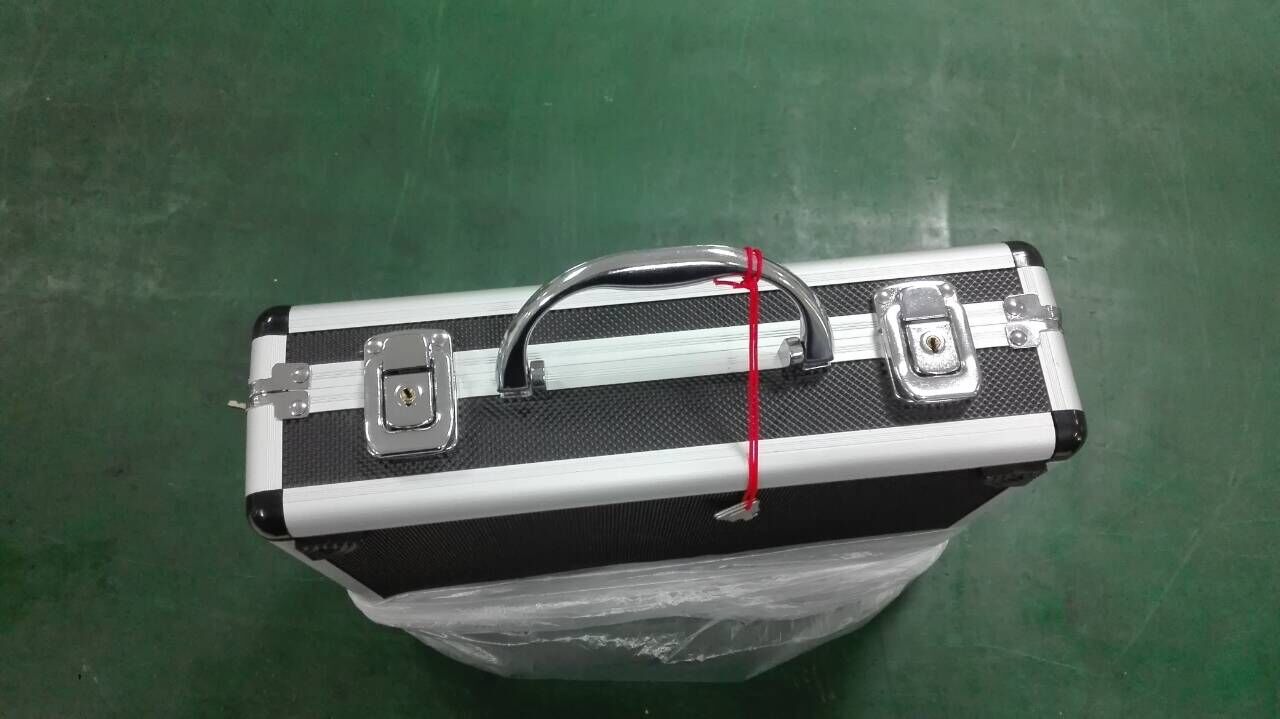

（f）防震儀器箱：1個
